Комбинация приборов МАЗ без спидометра ВЗЭП ВЗЭП щп 8096

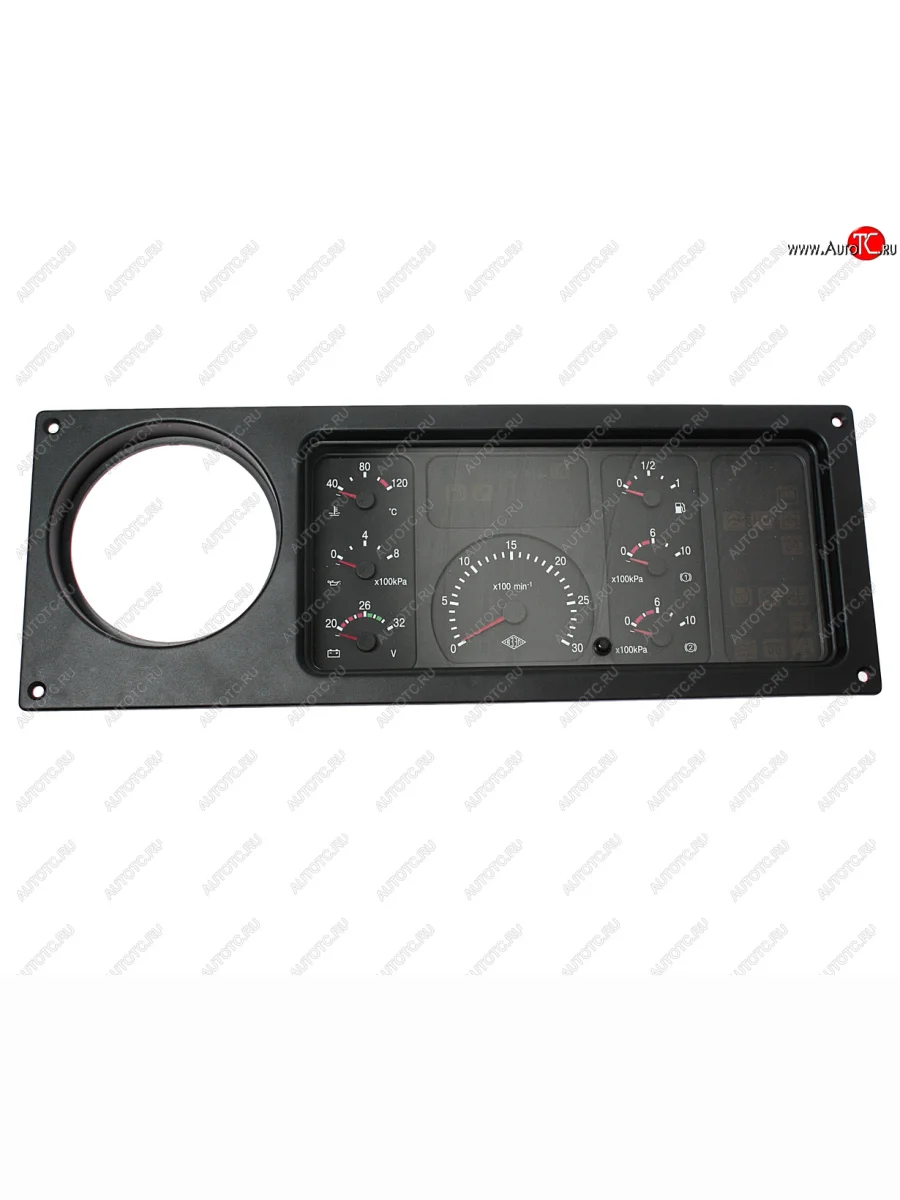

Щиток приборов электронно-механический ЩП8096
Назначение: предназначены для визуального контроля эксплуатационных параметров агрегатов и систем автомобилей МАЗ, а также информирования водителя о нарушении работы или выходе из строя какой-либо системы.
Область применения: автомобили МАЗ.
- Рабочий диапазон температур: -50…60 °С
- Максимальная потребляемая мощность: не более 70 Вт при напряжении питания 24±0,5 В.
Щитки приборов помехоустойчивы к кондуктивным помехам бортовой сети автомобилей и по уровню собственных помех соответствуют требованиям ГОСТ 28751-90.
По способу защиты от поражения электрическим током щитки приборов по ГОСТ 12.2.007.0-75 относятся к электробезопасным приборам класса Ш, в которых защита от поражения электрическим током обеспечивается безопасным, сверхнизким напряжением питания.
Диапазон показаний указателей щитков приборов
| Наименование указателей |
Контролируемый параметр |
Диапазон показаний |
Диапазон показаний по зонам |
Габаритные размеры, мм |
Масса, кг |
| зеленая |
красная |
| Указатель оборотов коленвала двигателя |
Частота вращения коленчатого вала двигателя, х100 мин-1 |
0–30 |
— |
— |
568х206х75 |
1,5
(без панели) |
| Указатель уровня топлива |
Уровень топлива в баке |
0-1 |
— |
0-0,15 |
| Указатель температуры охладающей жидкости |
Температура охладителя двигателя, °С |
40-120 |
— |
100-120 |
| Указатель давления масла в двигателе |
Давление моторного масла, х100, кПа |
0-8 |
— |
0-1 |
| Указатель давления в первом и втором контурах пневмотормозов |
Давление воздуха в тормозной системе, первый контур, х100, кПа |
0-10 |
— |
0-5 |
| Давление воздуха в тормозной системе, второй контур, х100, кПа |
0-10 |
— |
0-5 |
| Указатель напряжения бортовой сети |
Напряжение бортовой сети, В |
20-32 |
26-30 |
20-26 |
Использована инфорамция:
ОАО «Витебский завод электроизмерительных приборов»
